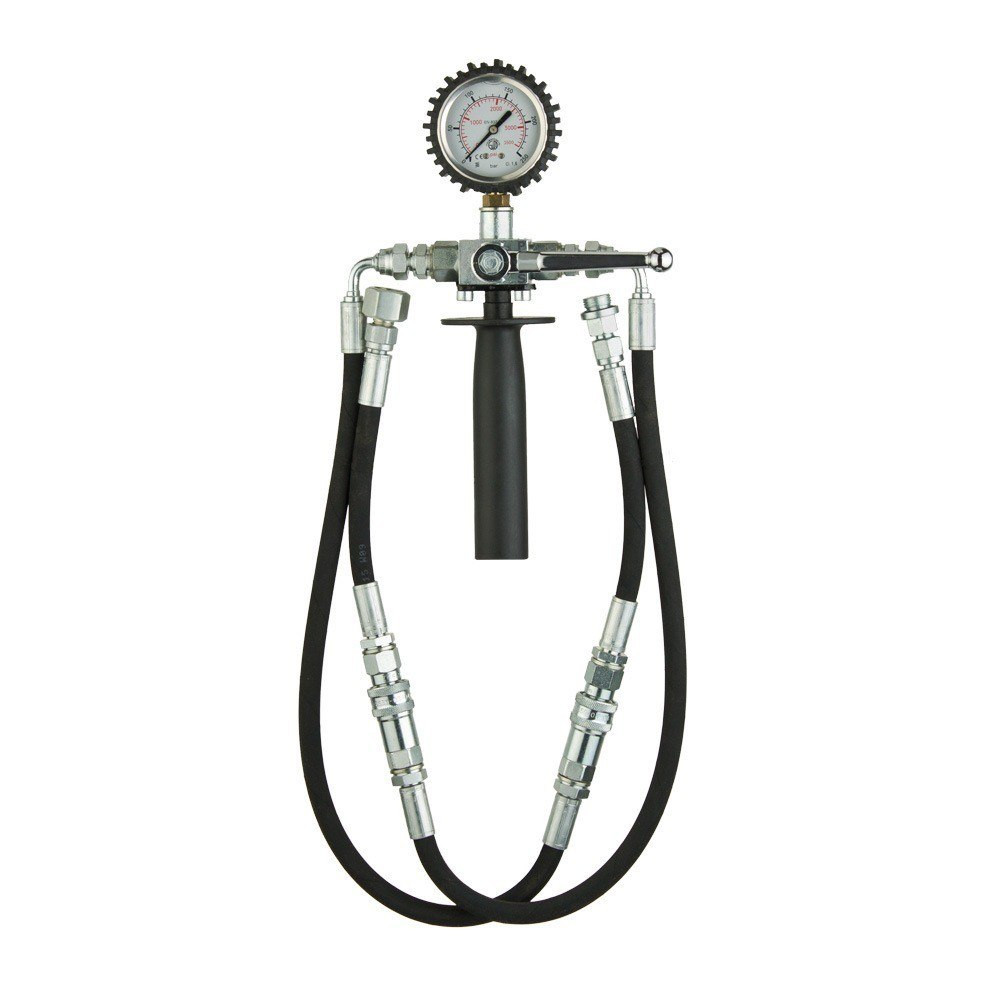

Kormányrendszer diagnosztikai teszter

Az MS510 segítségével ellenőrizhető a kormánypumpa által létrehozott nyomás, valamint felismerhetők a kormányrúd hibái, melyeket a műszer manométer kijelzései alapján lehet azonosítani. A teszter lehetővé teszi olyan problémák felismerését, mint a pumpa kopása, az elosztó kopása és a hidraulikus hengerburkolat gyűrűinek elhasználódása.

Előnyök

    • Egyszerű készülék és alkalmazás.
    • Hordozhatóság, nincs szükség állandó hálózati táplálásra.
    • A szükséges csatlakozó elemekkel és tömlőkkel együtt érkezik.

Műszaki adatok

• Hidraulikus folyadék: ATF
• Manométer, bar: 0-250

A készlet tartalma

• MS510 teszter
• MS00555 csatlakozó készlet
• Nagy nyomású tömlők (L-1100mm)

Hogyan vizsgáljuk a kormányrendszert?

1. Csatlakoztassa a tesztert a pumpához és egy nagy nyomású vonalhoz, ahogy az ábrán látható. Húzza le a nagy nyomású csövet a pumpáról, rögzítse a csökkentő elemeket a pumpán és a csőn, majd csatlakoztassa a gyorscsatlakozókat a teszter nagy nyomású tömlőihez.
2. Indítsa be az autó motorját.
3. Teszt 1. Állítsa a 2-es kapcsolót S (Rendszer) pozícióba, és mérje meg az autó hidraulikus rendszerének nyomását.
4. Teszt 2. Állítsa a 2-es kapcsolót P (Pumpa) pozícióba 5 másodpercre, ekkor a manométer a pumpa által generált maximális nyomást mutatja.
5. Teszt 3. Állítsa a 2-es kapcsolót S (Rendszer) pozícióba, majd fordítsa a kormánykereket a bal vagy jobb szélső pozícióba, és mérje meg a rendszer nyomását.
6. Teszt 4. Állítsa a 2-es kapcsolót S (Rendszer) pozícióba, fordítsa először a kormánykereket a szélső balra, majd a szélső jobbra, és mérje meg mindkét helyzetben a nyomást.
7. Állítsa le az autó motorját.
8. Válassza le a tesztert.
